★ 主要用途：

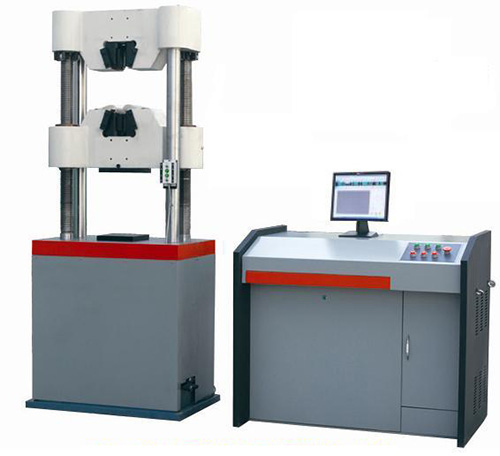

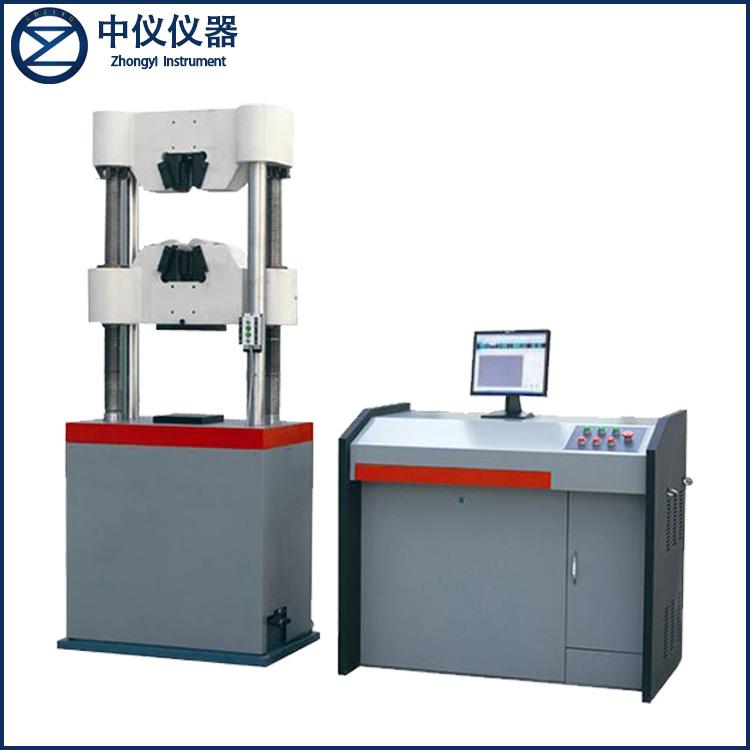

WEW-B系列微機屏顯液壓試驗機采用油缸下置式主機，主要用于各種金屬、非金屬材料的拉伸、壓縮、彎曲和剪切試驗，以及一些產品的特殊試驗，適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域，試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》等標準的要求。
★ 性能特點：
1 主機：采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。
2 傳動系統：下橫梁升降采用電機、擺線針輪減速機、鏈輪、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。
3 控制系統：
3.1 實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
3.2 數據采集系統由4路高24位A/D轉換通道組成。高分辨率達1/300000，全程
不分檔；
3.3 選用BB、AD、Xilinx等原裝集成器件，全數字化設計；
3.4 符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
3.5 電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。
★ 技術參數：
產品型號 | WEW-100B | WEW-300B | WEW-600B | WEW-1000B | ||
大試驗力（kN） | 100 | 300 | 600 | 1000 | ||
試驗力 測量范圍(KN) | 2 -100 | 6-300 | 12-600 | 20-1000 | ||
試驗力示值準確度 | ±1% | |||||
位移測量 分辨力 | 0.01mm | |||||
變形測量 精度 | ±1% | |||||
大拉伸 空間 | 580mm | 580mm | 750mm | |||
大壓縮 空間 | 500mm | 500mm | 670mm | |||
夾緊方式 | 手動夾緊 | 液壓夾緊 | ||||
圓試樣夾持直徑 | φ6-φ22mm | φ6-φ26mm | φ13-φ40mm | φ13-φ60mm | ||
扁試樣夾持厚度 | 0-15mm | 0-15mm | 0-15mm / 0-40mm | |||
彎曲試驗支滾間距 | 450 mm | |||||
支滾寬度 | 140mm | 140mm | ||||
支點直徑 | φ30mm / φ40mm | |||||
活塞行程 | 150mm | 200mm | 200mm | |||
外形尺寸 | 主機 | 800×500×1900mm | 860×560×2050mm | 1110×770×2250mm | ||
油源 | 1140×700×930mm | |||||
整機重量 | 2200 kg | 2200 kg | 2800 kg | 3700kg | ||
注：以上為標準配置，可根據客戶要求特殊定做。
