一.簡介

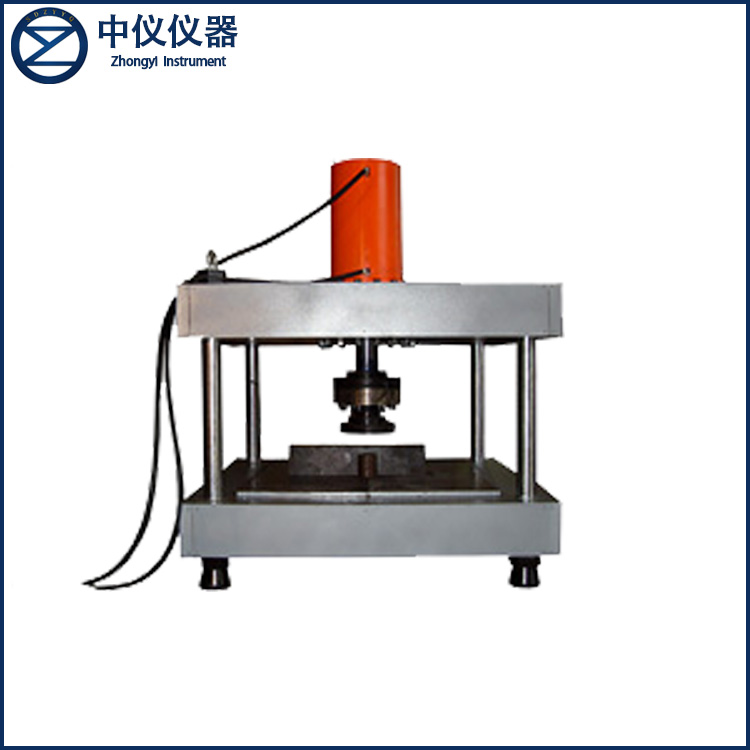

       微機控制井蓋壓力試驗機主機采用高剛度結構，保證試驗過程中的安全性，選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。根據CJ/T3012-1993《鑄鐵檢查井蓋》、CJ/T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼混凝土檢查井蓋》、GB/T 23857-2009《檢查井蓋》等行業或標準設計制作，用于井蓋承載能力的試驗。其結構性能完全符合試驗規范要求?？梢袁F(xiàn)場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現國標的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。

二.功能特點

1、主機采用高剛度結構，保證試驗過程中的安全性。

　　2、加載油缸上置，工作臺高度300mm，便于取放井蓋試件。

　　3、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證井蓋與反力板之間接觸完全，保證測得承載力的真實性。

　　4、油缸與活塞間采用特殊材料密封，達到高密封、低摩擦、長壽命之功效。

　　5、采用專業試驗機油泵電機組，低噪音長壽命。

　　6、選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。

　　7、電腦自動控制，實時顯示當前力值、峰值、試驗過程信息等。

　　8、試驗過程實時記錄試驗曲線，高速采樣；

　　9、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；

　　10、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力，峰值、試驗曲線的屏幕顯示功能，試驗曲線有力-時間曲線、控制模式平滑轉換。

　　11、可以現場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現國標的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。

　　12、JGYW-1000微機控制井蓋壓力試驗機軟件設力值自動清零系統，了人為讀表誤差不一等因素。

　　13、設有過載保護，自動卸載或停止試驗。

　　14、破壞載荷等信息自動采集并打印報表。

三、技術參數

  1、 大試驗力：1000KN

  2、 有效試驗空間：1000mm×1000mm

　　3、 工作臺高度：500mm

　　4、 力值精度：≤±1%（優于1級）

　　5、 加載速度調節范圍：0.1～25KN/s

　　6、 變形測量范圍：0～20mm

　　7、 變形測量精度：微機采集0.01mm

　　8、 活塞行程：350mm

　　9、 過載保護點：超滿量程3%自動卸荷。

　　10、載荷指示精度：0.1KN

　　11、加載方式：電動液壓

　　12、控載方式：微機控制與手動無級調速，具有自動編程功能。

　　13、加載介質：68#抗磨液壓油

　　14、配聯想品牌電腦，17英寸液晶顯示器， HP彩色打印機

　　15、電機功率：1.5KW

　　16、需用電壓：380V/220V

　　17、主機尺寸：2000mm×1500mm×1500mm（長×寬×高）

　　18、主機重量：2000Kg

四、整機配置

1、主機：包括油缸活塞、4套剛性墊塊、位移計、力傳感器 1臺

2、控制油源：含電機油泵、伺服控制系統、濾油器若干油管 1臺

3、電腦，液晶顯示器 1臺

4、彩色打印機 1臺

5、使用說明書、合格證、保修卡、裝箱單 1套

6、軟件安裝光盤 1張
